双壁波纹管与检查井连接方法及操作流程
浏览: 发布日期:2018-09-30

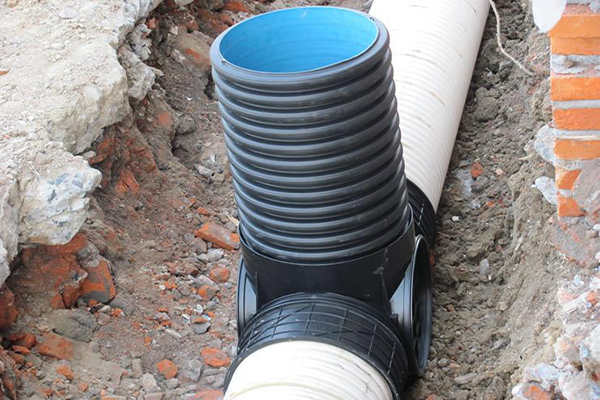

  HDPE波纹管检查井

HDPE波纹管检查井

    HDPE双壁波纹管检查井施工施需要专业的操作规程标准,下面就对波纹管、开外沟槽、下管、接口作业

以及回填土进行相应说明。



一、HDPE双壁波纹管施工与检查井连接方法:

  1、双壁波纹管使用安装前:

  应仔细检查在装卸运输堆放过程中有无损伤,如发现破损裂口、变形等缺陷管材,应及时剔除。

  2、检查井与管道连接:

  宜采用柔性填料密封的柔性接头,具体构造按设计要求进行。


二、HDPE双壁波纹管检查井施工操作流程



HDPE双壁波纹管检查井施工

  1、开挖沟槽、做基础应注意:

  (1)沟槽槽底净宽宜按HDPE双壁波纹管外径加0.6m采用;

  (2)沟槽开挖时应做好排水措施,防止槽底受水浸泡;

  (3)双壁波纹管基础必须采用砂砾垫层,对一般土质地基,厚度为0.1m;对软土地基,厚度不小于0.2m,

具体做法按设计要求;

  (4)基础应夯实,表面要平整。HDPE波纹管基础的接口部位应预留凹槽以便接口操作。凹槽长度宜为

0.4m-0.6m,深度宜为0.05m-0.1m,宽度宜为管材外径的1.1倍。

  2、下管:

  槽深不大时,可由人工抬管入槽,槽深大于3m时,可用非金属绳溜管入槽。严禁用金属绳索勾住HDPE

双壁波纹管两端管口或将双壁波纹管管材自槽边翻滚入槽内。

  3、接口作业:

  (1)橡胶圈安装位置应在插口第二与第三波纹之间槽内,安装密封圈的数量视设计要求而定,当采用两只

密封圈时建议两密封圈之间隔一个波纹;

  (2)接口前应先将双壁波纹管承口插口内外表面清理干净,在插口套入密封圈,并在承口内工作面和橡胶

圈表面涂上润滑剂(一般用肥皂水即可),插入方向为水流方向,对准承口中心线用人力或设置木挡板用撬棍将

被安装的HDPE双壁波纹管管材徐徐插入承口内直至底部;

  (3)接口完成后,随即用相同土质把预留凹槽处填筑密实;

  (4)承插口管安装应将插口顺水流方向,承口逆水流方向,由下游向上游依次安装;

  (5)HDPE双壁波纹管管道应直线敷设,相邻两节管道轴线的允许转角一般不得大于2度。为防止接口合拢

时已排设的双壁波纹管管道轴线位置移动,须采用稳管措施。可采用编织袋内灌满砂,封口后压在已排设双

壁波纹管管道的顶部,其数量视管径大小而异。管道接口后,应复核管底深度和轴线,使其符合要求,如出

现位移、悬浮、拔口现象,应返工处理。




  4、回填土时应注意:

  (1)腋角部位(2d角范围内)先应用中砂、粗砂填实;

  (2)基础部位开始到HDPE双壁波纹管管顶槽以上0.7m范围内,必须采用人工回填;

  (3)双壁波纹管顶0.7m以上可采用机械从管道轴线两侧,同时回填;

  (4)槽边各部位所用回填土质,最佳压实度(%)应按设计要求或按CECS122:2001技术规程要求。

       双壁波纹管材是以高密度聚乙烯为原料的一种新型轻质管材,具有重量轻、耐高压、韧性好、施工快、

寿命长等特点,其优异的管壁结构设计,与其他结构的管材相比,成本大大降低。并且由于连接方便、可

靠,在国内外得到广泛应用。大量替代混凝土管和铸铁管。
